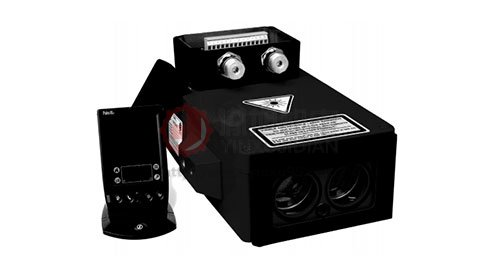

OPTECH激光料位计Sentinel 3100DV

　　OPTECH激光料位计Sentinel 3100DV

　　Sentinel 3100是一款基于激光的非接触式测量系统，专为工业应用而设计作为关卡监视器。 它是Optech的3000系列工业仪器的成员。

　　图2概述了安装了测距仪的Sentinel 3100机箱的主要功能。该装置由一个测距仪组成，该测距仪安装在密封的外壳内，并在其上安装了一个窗口测距仪镜头和安装在机箱上的小型接口模块。所有外部电源和数据连接到该模块内的印刷电路板。

　　除了接线盒和本地RS-232C端口外，该板还包含诊断发光二极管(LED)和保险丝。Sentinel 3100采用坚固的压铸铝制外壳，配置简单法兰安装和任何方向的多功能表面安装。安装凸台和内部为了灵活安装，提供了机箱底座上的安装孔。

　　外壳和接口模块完全密封，确保防尘和防水操作。Sentinel 3100的标称输入电压为24 VDC(可提供120 VAC选项)。电源输入，模拟数据输入/输出和RS-422输出隔离高达1000 VDC。该本地RS-232C端口未隔离。

　　测距仪使用激光二极管对几乎任何目标进行非接触范围测量或者材料，在黑暗和光线充足的环境中操作，不使用后向反射器或镜子。 窄激光束不会产生虚假回波并在远距离处解析小目标。 它可以从几乎任何角度的漫反射表面反射，并仍然返回到单元进行生成范围测量。

　　为了计算范围，通过高精度计数器测量激光脉冲进出目标/材料的飞行时间，然后由微处理器转换成范围读数。通过快速激发激光并采用平均值来减少随机误差，测距仪可以产生与范围无关的高分辨率读数。
